Você já se perguntou por que a energia da sua casa “cai” de repente quando você liga vários aparelhos ao mesmo tempo? Ou por que existe aquela caixinha cheia de “chaves” no quadro elétrico? A resposta está nos disjuntores, dispositivos essenciais que protegem sua instalação elétrica e garantem a segurança da sua família.
Neste artigo completo, você vai entender exatamente como os Disjuntores funcionam, quais são os sinais de que precisam ser trocados e como fazer a manutenção adequada. Seja você um proprietário de imóvel, um profissional da área ou apenas alguém curioso sobre eletricidade, este guia foi feito sobre Disjuntores especialmente para você.
Vamos desvendar os mistérios por trás desses pequenos guardiões da sua rede elétrica conhecidos como Disjuntores e mostrar por que é tão importante conhecê-los bem.

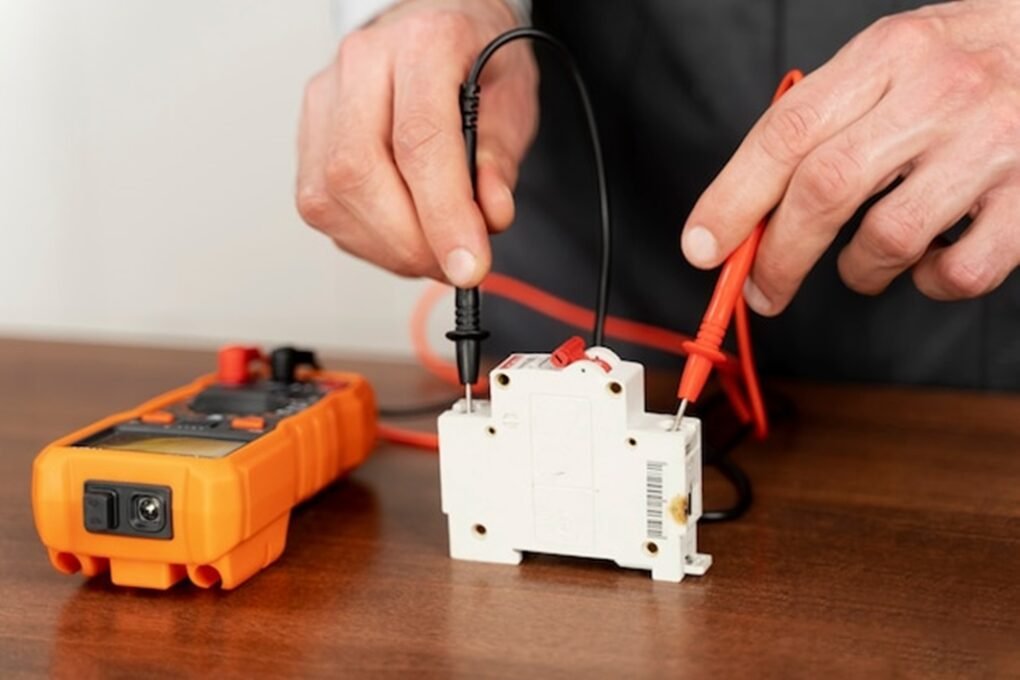

O Que São Disjuntores e Por Que Eles Existem
Os disjuntores são dispositivos de proteção instalados em quadros elétricos residenciais, comerciais e industriais. Sua função principal é interromper automaticamente o fornecimento de energia quando detectam problemas como sobrecarga ou curto-circuito.
Imagine os Disjuntores como sentinelas vigilantes que trabalham 24 horas por dia, monitorando o fluxo de corrente elétrica. Quando algo anormal acontece, eles agem em milésimos de segundo para evitar danos aos equipamentos, incêndios ou choques elétricos.
Antes da popularização desses equipamentos, as instalações elétricas utilizavam fusíveis, que precisavam ser substituídos após cada atuação. Os disjuntores modernos trouxeram praticidade e segurança, podendo ser rearmados manualmente após solucionado o problema.
Evolução Histórica dos Sistemas de Proteção
No início do século XX, as instalações elétricas eram protegidas apenas por fusíveis de fio ou cartucho. Com o aumento do consumo de energia e a complexidade das redes elétricas, surgiu a necessidade de sistemas mais eficientes e reutilizáveis os disjuntores.
Os primeiros modelos de disjuntores automáticos foram desenvolvidos nas décadas de 1920 e 1930, revolucionando a segurança elétrica. Desde então, a tecnologia evoluiu significativamente, incorporando recursos como proteção diferencial e maior precisão no desligamento.
Como Funcionam os Disjuntores: A Tecnologia Por Trás da Proteção
Compreender o funcionamento desses dispositivos ajuda a utilizá-los corretamente e identificar problemas. Existem dois mecanismos principais de atuação: térmico e magnético.
Proteção Térmica
O componente térmico consiste em uma lâmina bimetálica que se curva quando aquecida pela passagem de corrente elétrica acima do limite. Esse aquecimento ocorre gradualmente em situações de sobrecarga, onde o consumo excede a capacidade do circuito.
Quando a lâmina atinge determinada temperatura, ela se deforma o suficiente para acionar o mecanismo de desarme, interrompendo o circuito. Esse processo leva alguns segundos ou minutos, dependendo da intensidade da sobrecarga.
Proteção Magnética
Já a proteção magnética age instantaneamente em casos de curto-circuito, quando há um pico súbito de corrente. Uma bobina eletromagnética gera um campo magnético proporcional à corrente que passa por ela.
Em situações normais, esse campo não é forte o suficiente para desarmar o dispositivo. Porém, durante um curto-circuito, a corrente pode ser centenas de vezes maior que o normal, criando um campo magnético intenso que aciona imediatamente o mecanismo de desligamento.
Curva de Atuação
Os modelos comercializados possuem diferentes curvas de atuação (B, C, D), que determinam a sensibilidade ao pico de corrente. A escolha correta depende do tipo de carga conectada ao circuito.
- Curva B: indicada para cargas resistivas como chuveiros e aquecedores
- Curva C: mais comum em residências, atende à maioria dos equipamentos
- Curva D: utilizada para cargas com alto pico de partida, como motores industriais
Tipos de Disjuntores e Suas Aplicações
Existem diversos modelos de disjuntores no mercado, cada um adequado a situações específicas. Conhecer essas variações é fundamental para uma instalação segura e eficiente.
Disjuntores Termomagnéticos
São os mais comuns em instalações residenciais e comerciais. Combinam proteção térmica e magnética em um único dispositivo, oferecendo segurança contra sobrecargas e curtos-circuitos.
Disponíveis em versões monopolares (um polo), bipolares (dois polos) e tripolares (três polos), atendem desde pequenos circuitos até sistemas trifásicos industriais.
Disjuntores Diferenciais Residuais (DR)
Esses dispositivos adicionam uma camada extra de proteção ao detectar fugas de corrente, essenciais para prevenir choques elétricos. Eles comparam constantemente a corrente que entra e sai do circuito.
Quando há uma diferença superior a 30 miliamperes (valor padrão residencial), indica que parte da corrente está “vazando”, possivelmente através de uma pessoa. O desligamento ocorre em frações de segundo, salvando vidas.
Disjuntores Miniatura (MCB)
Compactos e padronizados, os MCB são ideais para instalações modulares. Facilitam a organização do quadro elétrico e permitem rápida identificação e substituição quando necessário.
Disjuntores em Caixa Moldada (MCCB)
Projetados para correntes mais elevadas, são robustos e ajustáveis. Comuns em instalações industriais e comerciais de grande porte, suportam condições mais severas de operação.
Sinais de Que Você Precisa Trocar os Disjuntores
Assim como qualquer equipamento, esses dispositivos têm vida útil e podem apresentar desgaste. Identificar os sinais de problemas é crucial para manter a segurança da instalação.
Desarmes Frequentes Sem Causa Aparente
Se o equipamento desliga constantemente mesmo sem sobrecarga evidente, pode estar danificado ou dimensionado incorretamente. Esse comportamento indica perda de calibração ou defeito nos mecanismos internos.
Aquecimento Excessivo
Dispositivos que ficam muito quentes ao toque, mesmo em operação normal, apresentam resistência elétrica elevada. Isso pode decorrer de conexões frouxas, desgaste dos contatos internos ou falha na construção.
Marcas de Queimadura ou Derretimento
Sinais visíveis de danos térmicos, como plástico derretido, marcas escuras ou cheiro de queimado, indicam problemas graves. Nesses casos, a troca deve ser imediata para evitar incêndios.
Dificuldade no Acionamento
Alavancas travadas, movimento irregular ou necessidade de força excessiva para rearmar sugerem problemas mecânicos. O mecanismo interno pode estar danificado ou corroído.
Idade Avançada
Mesmo sem apresentar defeitos aparentes, disjuntores com mais de 15 a 20 anos devem ser avaliados por profissional qualificado. Componentes internos se degradam com o tempo, reduzindo a confiabilidade.
Mudanças na Instalação Elétrica
Reformas que aumentaram a carga instalada podem tornar os disjuntores existentes inadequados. Novos aparelhos de alto consumo exigem reavaliação da capacidade de proteção.
Como Escolher o Disjuntor Adequado Para Sua Instalação
A seleção correta envolve diversos fatores técnicos que garantem proteção eficiente sem desarmes desnecessários.
Corrente Nominal
Este é o valor de corrente que o dispositivo suporta continuamente sem desarmar. Deve ser compatível com a seção dos condutores e ligeiramente superior à corrente de operação normal do circuito.
Para calcular a corrente necessária, some a potência de todos os equipamentos do circuito e divida pela tensão. Adicione uma margem de segurança de 20% para acomodar picos transitórios.
Tensão de Operação
Certifique-se de que o modelo escolhido é compatível com a tensão da rede: 127V, 220V ou 380V. Utilizar equipamento inadequado compromete a segurança e pode causar acidentes graves.
Capacidade de Interrupção
Expressa em kA (quiloamperes), indica a máxima corrente de curto-circuito que o dispositivo consegue interromper com segurança. Instalações próximas ao transformador da concessionária exigem maior capacidade.
Número de Polos
- Monopolar: protege apenas a fase, usado em circuitos 127V
- Bipolar: protege fase e neutro, recomendado para 220V
- Tripolar: protege as três fases em sistemas trifásicos industriais
Normas e Certificações
Adquira sempre produtos certificados pelo INMETRO e que atendam às normas brasileiras (NBR 5410 e NBR IEC 60898). Equipamentos sem certificação representam risco à segurança.
Instalação e Manutenção: Boas Práticas Essenciais
Embora a instalação deva ser realizada por eletricista qualificado, conhecer os procedimentos corretos ajuda a fiscalizar o serviço e realizar manutenções preventivas simples.
Processo de Instalação Adequada
A montagem em trilho DIN facilita a organização e padronização do quadro elétrico. Os terminais devem ser apertados com torque adequado, utilizando ferramentas apropriadas como torquímetro.
Conexões mal feitas são a principal causa de aquecimento e falhas prematuras. Verifique se os condutores estão firmemente fixados, sem fios expostos ou pontas soltas.
Identificação dos Circuitos
Etiquetar cada dispositivo com sua função correspondente (tomadas da sala, iluminação, chuveiro) facilita enormemente a manutenção e operação do sistema. Use etiquetas duráveis e legíveis.
Manutenção Preventiva
A cada seis meses, realize inspeção visual procurando sinais de aquecimento, danos físicos ou conexões frouxas. Teste o acionamento manual para verificar o funcionamento mecânico.
Para equipamentos com botão de teste (DR), pressione-o mensalmente para confirmar que o mecanismo diferencial está operacional. Se não desarmar, há defeito e deve ser substituído imediatamente.
Quando Chamar um Profissional
Nunca tente reparar ou modificar dispositivos por conta própria. Qualquer intervenção no quadro elétrico requer conhecimento técnico e ferramentas adequadas. Eletricistas certificados garantem segurança e conformidade com normas.
Problemas Comuns e Soluções Práticas
Entender as situações mais frequentes ajuda a tomar decisões rápidas e seguras diante de problemas.
Disjuntor Não Rearma
Se após desarmar o dispositivo não volta à posição ligada, pode haver curto-circuito persistente no circuito. Desconecte todos os equipamentos e tente novamente. Se rearmar, reconecte os aparelhos um por um para identificar o problema.
Caso continue impossível rearmar, o próprio dispositivo pode estar defeituoso e precisar ser substituído.
Desarme ao Ligar Equipamento Específico
Alguns aparelhos, especialmente motores e compressores, causam pico de corrente na partida. Se isso provoca desarmes frequentes, pode ser necessário utilizar modelo com curva de atuação mais tolerante ou aumentar a capacidade nominal.
Zumbido ou Vibração
Ruídos anormais indicam conexões frouxas ou componentes internos danificados. Desligue a energia principal e solicite inspeção profissional imediatamente.
Aquecimento Localizado no Quadro
Se apenas um dispositivo aquece enquanto outros permanecem normais, verifique as conexões daquele circuito específico. Aperte os terminais com torque adequado ou substitua o equipamento se houver dano visível.
Diferenças Entre Disjuntores e Outros Dispositivos de Proteção
Muitas pessoas confundem diferentes equipamentos de proteção elétrica. Esclarecer essas diferenças é importante para compreender o sistema como um todo.
Disjuntor vs. Fusível
Fusíveis são descartáveis e devem ser substituídos após cada atuação. Já os dispositivos termomagnéticos são reutilizáveis, podendo ser rearmados manualmente. Os fusíveis ainda são utilizados em algumas aplicações específicas pela sua simplicidade e baixo custo.
Disjuntor Termomagnético vs. DR
O termomagnético protege contra sobrecarga e curto-circuito, enquanto o DR adiciona proteção contra fugas de corrente e choques elétricos. Idealmente, ambos devem ser utilizados em conjunto para proteção completa.
Disjuntor vs. Seccionador
Seccionadores são chaves manuais sem capacidade de proteção automática. Servem apenas para isolar circuitos durante manutenção, não oferecendo nenhuma segurança contra falhas elétricas.
Legislação e Normas Técnicas Brasileiras
O Brasil possui regulamentação rigorosa sobre instalações elétricas, visando garantir segurança e qualidade.
NBR 5410 – Instalações Elétricas de Baixa Tensão
Esta norma estabelece as condições mínimas para projeto e execução de instalações elétricas residenciais e comerciais. Especifica os requisitos para dimensionamento, proteção e manutenção dos sistemas.
NBR IEC 60898 – Disjuntores para Instalações Domésticas
Define as características técnicas, ensaios e requisitos de segurança para dispositivos utilizados em instalações residenciais. Garante padronização e confiabilidade dos produtos comercializados.
Responsabilidade Legal
Instalações elétricas devem ser executadas por profissional habilitado (eletricista ou engenheiro eletricista) e seguir rigorosamente as normas técnicas. O proprietário do imóvel responde legalmente por acidentes decorrentes de instalações irregulares.
Custos e Investimento em Qualidade
O preço desses dispositivos varia conforme marca, capacidade e recursos. Modelos residenciais básicos custam entre R$ 15 e R$ 50, enquanto versões industriais ou com proteção diferencial podem ultrapassar R$ 200.
Vale a Pena Economizar?
Dispositivos baratos e sem certificação representam falsa economia. Produtos de qualidade inferior podem falhar justamente quando mais necessários, colocando em risco vidas e patrimônio.
Marcas reconhecidas como Schneider Electric, Siemens, ABB e WEG oferecem garantia e confiabilidade comprovadas. O investimento adicional é mínimo comparado aos custos de um incêndio ou acidente elétrico.
Custo da Instalação Profissional
Contratar eletricista qualificado para instalação ou substituição custa entre R$ 100 e R$ 300, dependendo da complexidade. Esse valor inclui mão de obra e garante que o serviço atenderá às normas de segurança.
Conclusão
Os disjuntores são componentes fundamentais que protegem diariamente sua instalação elétrica, seus equipamentos e, principalmente, sua família. Compreender como funcionam, reconhecer sinais de problemas e realizar manutenções adequadas são responsabilidades de todo proprietário.
Investir em equipamentos certificados e contar com profissionais qualificados não é apenas questão de cumprir normas, mas de valorizar a segurança e tranquilidade no seu lar ou estabelecimento. Dispositivos defeituosos ou mal dimensionados representam riscos reais e evitáveis.
Agora que você domina o essencial sobre esses guardiões elétricos, está preparado para tomar decisões informadas sobre sua instalação. Não negligencie os sinais de alerta e priorize sempre a segurança elétrica.
Perguntas Frequentes (FAQ)
Com que frequência devo trocar os disjuntores da minha casa?
Não há um prazo fixo obrigatório, mas recomenda-se inspeção profissional a cada 5 anos e considerar substituição após 15 a 20 anos de uso. A troca deve ser imediata se houver sinais de desgaste, aquecimento excessivo, desarmes frequentes ou danos visíveis. Reformas que aumentem a carga elétrica também exigem reavaliação dos dispositivos instalados.
É normal o disjuntor esquentar durante o uso?
Um leve aquecimento é normal, especialmente sob carga próxima à capacidade nominal. Porém, se o dispositivo ficar muito quente ao toque ou apresentar cheiro de queimado, há problema sério que requer atenção imediata. Aquecimento excessivo geralmente indica conexões frouxas, sobrecarga ou defeito interno.
Posso aumentar a amperagem do disjuntor para evitar que ele desarme?
Nunca faça isso sem avaliar toda a instalação. O dispositivo foi dimensionado para proteger os fios do circuito. Instalar um de maior capacidade sem trocar a fiação pode permitir que os condutores superaqueçam, causando derretimento da isolação e risco de incêndio. Sempre consulte um eletricista qualificado.
4. Qual a diferença entre disjuntor e DR?
O disjuntor termomagnético protege contra sobrecarga e curto-circuito, enquanto o dispositivo diferencial residual (DR) detecta fugas de corrente que podem causar choques elétricos. Para proteção completa, especialmente em áreas molhadas como banheiros e cozinhas, recomenda-se utilizar ambos em conjunto ou um disjuntor DR que combine as duas funções.
Posso instalar ou trocar disjuntores por conta própria?
Embora tecnicamente seja possível, a legislação brasileira exige que intervenções em instalações elétricas sejam realizadas por profissionais qualificados. Trabalhar com eletricidade sem conhecimento adequado oferece riscos graves de choque elétrico, curto-circuito e incêndio. Além disso, instalações irregulares podem causar problemas com seguradoras em caso de sinistro.
